- 姚江二通道-

• 项目简介

姚江第二排涝通道工程，长34公里，有4座干流闸站，起至慈江大闸，终至澥浦大闸出海口，沿线20多座支流小闸，每年台风期间闸站调度泄洪排涝为姚江干流减轻压力，台风严重时化子闸下游地势低洼每年都会被淹。项目建设目的为监测二通道流域整体态势，模拟运行历史台风期间调度方案的淹没情况及预测调度方案对应的淹没结果，通过一个孪生系统辅助四预决策过程。

• 项目功能

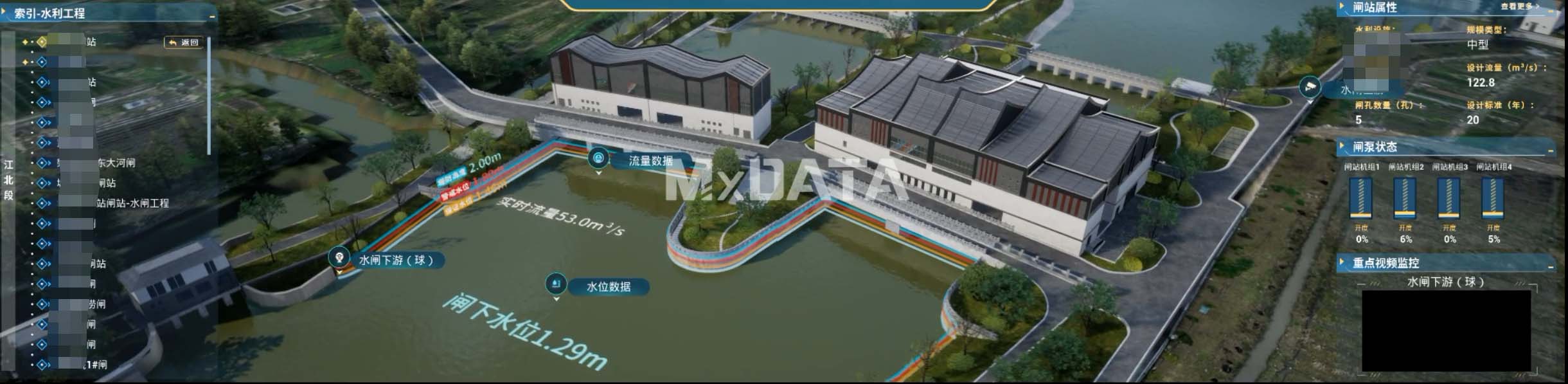

（1）态势总览一张图：基于二通道流域宏观地图，标注二通道沿线干流闸站、若干小闸口及重点水利设施，介绍闸站基本情况，包括区位、闸孔数量、设计流量等；同时对接流域水情、雨情、工情、视频监控、开孔状态等数据，结合场景做数据三维可视化，实现二通道宏观态势一图掌握。

（2）监测数据：平台接入了二通道沿线所有闸站的监测数据，包括4座枢纽闸站和20座小闸涵洞，支持查看所有闸站的闸泵工情启闭情况和闸上闸下水位数据。对所有闸站周边拍摄了倾斜摄影，并对大闸模型进行了L3级别精细化重建，在空间上标注水位、流量、监控数据，并实现动态同步。例如水面同步实时水位高度数据，闸泵启闭同步实时工情状态，使抽象的业务数据更直观可视化。

（3）河道水位模拟：对接后台水动力模型算法，河道水位模拟实现一维水动力计算场景的呈现，选择预演洪号和方案，展示方案期间各水位站点的重点河道站点水位变化过程；点选每个水位监测点可以查看该点位的水位过程、历史告警次数统计。

（4）片区淹没模拟：将二维水动力计算网格结果，在三维底座上模拟呈现，选择方案号查看持续淹没过程情况，可以查看任意点水位变化过程，并且有真实水和水深热力两种呈现方式，直观展示某个片区结合倾斜摄影的淹没模拟过程。

（5）场景漫游：可以以无人机视角沿河道上空漫游，支持漫游速度调整及河段选择，通过这种方式高效巡查沿线河道水位情况和工情状态

————以下为案例视频————
